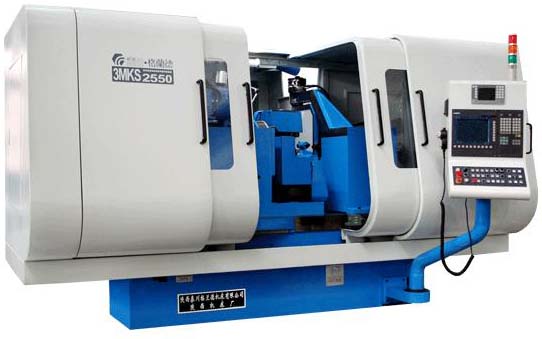

本机床主要用于磨削调心轴承内圈滚道, 也可用于单、双列圆柱、圆锥轴承的内圈滚道及外径磨削。可磨削最大工件孔径φ400mm（磨削直径不大于φ500mm）。机床为两轴数控，砂轮主轴采用高刚性动静压主轴系统，工件传动采用交流变频无级调速。磨削循环由数控系统控制，操作方便，适用于成批或大批量生产车间使用。磨削方式为切入磨削。磨削滚道宽度小于170的调心轴承内圈滚道一次装卡双沟一次磨，磨削滚道宽度大于170的调心轴承内圈滚道两次装卡分别磨削两滚道。机床为全防护。



技  术  规  格
最大回转直径	mm	Ф750
最大磨削工件外径	mm	Ф500
最小磨削工件外径	mm	Ф290
最大磨削长度	mm	300
中心高	mm	550
圆弧滚道半径	mm	R200～R300
工作台最大移动速度	mm /min	0.1～4000
数控系统分辨率	mm	0.0001
砂轮线速度	m/s	60
头架最大回转角度	°	30
砂轮架最大移动速度	m/min	5
砂轮架X轴最大移动量		370
CNC设定最小移动量	μm/step	0.5
砂轮架电机功率	kw	22
机床重量	kg	8500
机床毛重	kg	10000
工  作  精  度
滚道位置偏差	μm	±10
单一径向平面内，滚道直径变动量	μm	5
滚道母线对基准端面倾斜度的变动量	μm	7
一滚道对另一滚道的径向圆跳动	μm	7
两滚道的直径差	μm	10
滚道曲率		≥90%
表面粗糙度	μm	Ra≤0.4
